Интереса ради около полугода назад попытался вновь паять алюминий. Потому что было интересно получить уже правильную пайку. Которая не будет разваливаться легко при слабом воздействии через несколько дней. Как это имеет место быть при пайке алюминия, например, с помощью "ПОС-60" (использую зарубежный хороший припой с таким составом).

Специально было купил цинк, олово и сделал из них немного припоя. Взвешивая по массе цинка и олова столько, чтобы получилось 10% последнего в сплаве (именно такой пропорцией алюминий и паяют). И еще одну пропорцию проверял, не помню уже только сколько брал олова. А также купил флюс Ф-64 который специально для пайки алюминия предназначен: https://ixbt.photo/?id=photo:1665699.

И сделал несколько паек. Спаяв между собой отрезки старого алюминиевого эл. провода (думаю там довольно чистый алюминий должен быть). И припаяв кусок луженого медного провода к радиатору.

Припаялось все поначалу на отлично. И через неделю пайки тоже держались без проблем. За это время контрольная пайка с помощью "ПОС-60" уже было отлетела. При несильном механическом воздействии.

Обрадовавшись результату про эксперимент я позабыл. Так прошло примерно шесть месяцев. Вспомнив глянул на пайки вновь. И они развалились точно так же, как словно это была бы пайка обычным ПОСом :(. То есть без больших усилий припой целым куском отвалился от алюминия.

И ведь как-то же паяют выводы ламп к алюминиевым цоколям на заводе... Возможно нужен другой флюс и припой чтобы паять именно паяльником. Чтобы оно потом не распадалось. Или, например, если паять цинково-алюминиевым припоем то надо сдирать оксидный слой под припоем еще и механически. Либо же я купил недостаточно чистый цинк. Хотя он был заявлен марки Ц0. Потому что олово использовалось марки О1. Которое характерно хрустит при попытке перекусить. Что значит высокую чистоту металла.

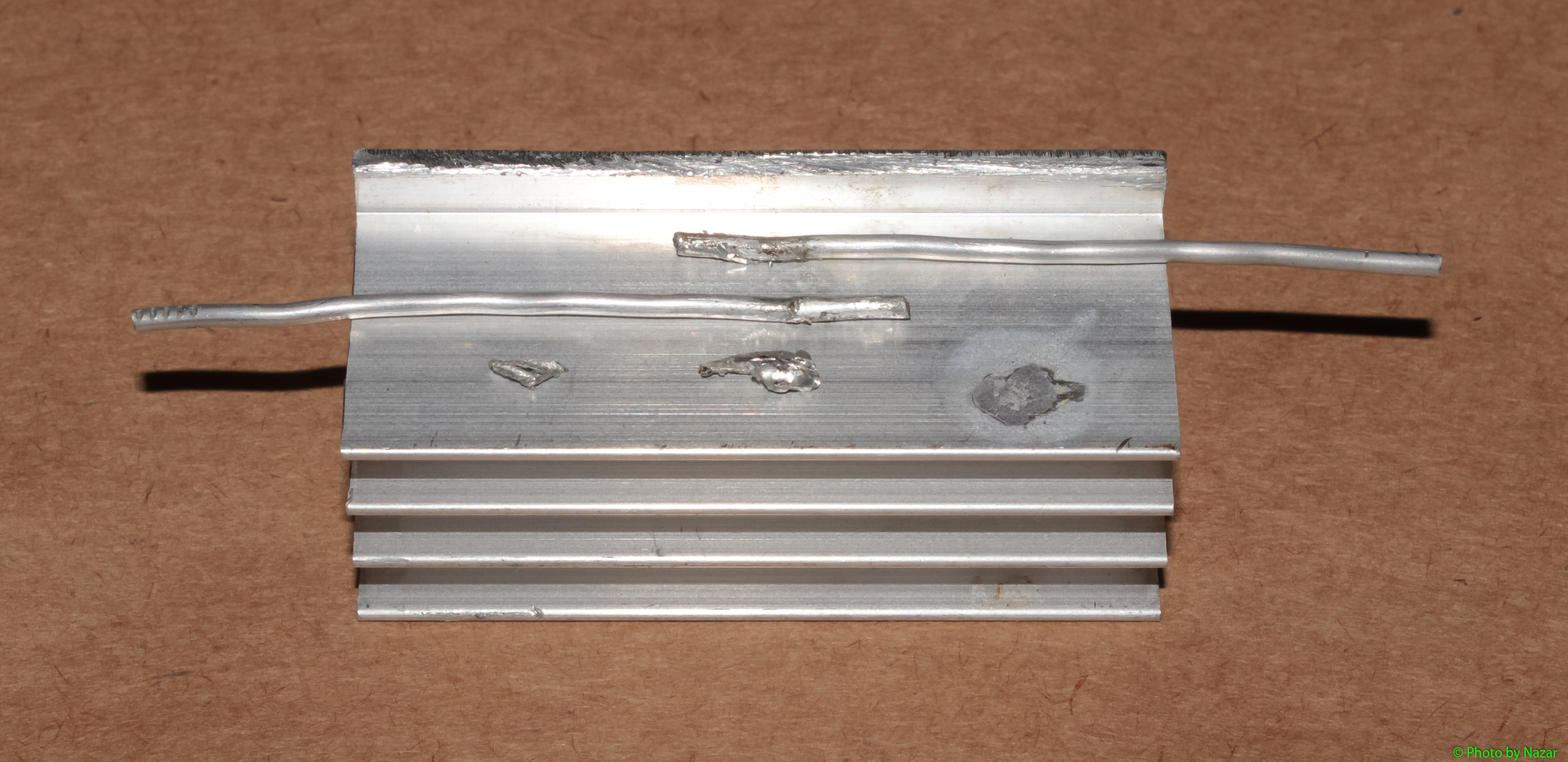

На фото видны отрезки алюминиевого провода которые были спаяны между собой. А также участок на радиаторе с Али к которому был припаян медный луженый провод. И куски отвалившегося припоя заодно.
