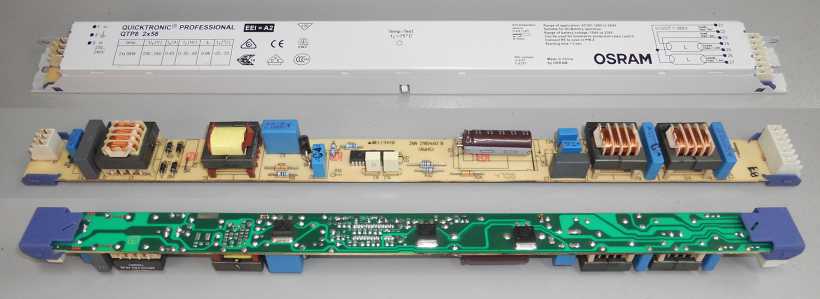

OSRAM QUICKTRONIC QTP8 2x58 Professional

OSRAM QUICKTRONIC QTP8 2x58 Professional
Балласт OSRAM с тёплым стартом и APFC. Драйвер маркирован как OSRAM_2232046. На самом деле чип ST-шный (идентифицировать не удалось). Рабочая частота ≈42kHz. Схема включения ламп параллельная. Тёплый старт происходит только в двухламповой схеме. С одной лампой старт холодный. Видимо ПРА считает такой режим аварийным. Так же различны напряжения зажигания ламп. Если в схеме присутствуют обе лампы, то первая стартует при напряжении в сети 60В, вторая при достижении напряжения сети 120В. Если же в схеме только одна лампа, то старт происходит при напряжении в сети 100 или 110В (в зависимости от местоположения лампы в схеме). Световой поток ламп не зависит от напряжения сети вплоть до его снижения до 190В с двумя лампами и до 130В с одной лампой. Так же световой поток равен световому потоку ламп работающих на номинальном токе (0,67А) на электромагнитном ПРА. В балласте применена ЧМ (что видно в реале при замере форм напряжения и тока) для сглаживания пульсаций тока лампы, а значит и светового потока. Балласт сохраняет работоспособность при падении напряжения в сети до 40В.
  • Раздел: Хобби
  • Дата съёмки: 07.07.2013 18:27
  • Дата загрузки фото: 12.07.2013 19:18
  • Оригинальная фотография: 1700 x 621 (197 Кб)
  • Технические характеристики:
    • Фотоаппарат: Nikon COOLPIX S4000
    • Выдержка: 1/30
    • Гиперфокальное расстояние: inf m
    • Диафрагма: 3,2
    • Светочувствительность: 80
    • Фокусное расстояние: 4,0 mm (35 mm equivalent: 24,0 mm)
    • Полный EXIF
оригинальное фото
  • Просмотров: 5333
  • Рейтинг: голосов еще нет
  • Отзывов: 3

  • Получить код для блога
  • Послать ссылку другу

Комментарии к фотографии
1. масло (23.12.2019 09:51)
Смывать пока не буду, т.к ему на столбе поработать предстоит вот с этим http://ixbt.photo/?id=photo:1180453
2. масло (23.12.2019 09:52)
С pl-l 55w
3. Testament (23.12.2019 10:53)
Для улицы конечно не надо. Я бы ещё и микросхему лаком закрасил.
