05.Ресанта АСН-10000/1-Ц СД. Принципиальная схема ST003.

« назад · 1 2 3 4 5 6 7 8 · далее » • слайдшоу

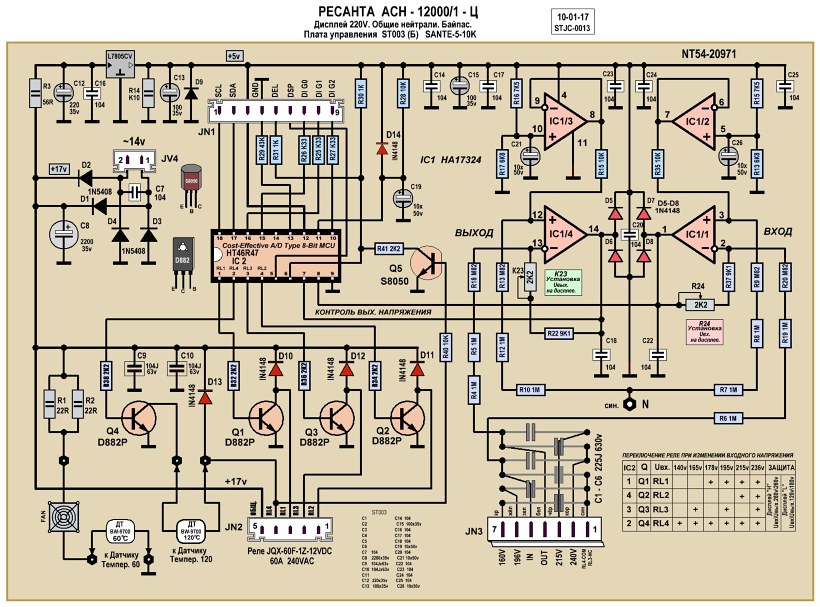

05.Ресанта АСН-10000/1-Ц СД. Принципиальная схема ST003.

Коммерческое использование схемы без разрешения автора ЗАПРЕЩЕНО! Серия NT51. Чертёж SPL / JPG.

Раздел: Работа
Дата съёмки: неизвестно
Дата загрузки фото: 20.04.2018 10:33
Оригинальная фотография: 1713 x 1270 (477 Кб)
Фотоаппарат: неизвестно

Просмотров: 895
Рейтинг: голосов еще нет
Отзывов: 0
