10.Ресанта АСН-10000-1-Ц. [Y0982]. Общая схема.

« назад · 1 2 3 4 5 6 7 · 10 · далее » • слайдшоу

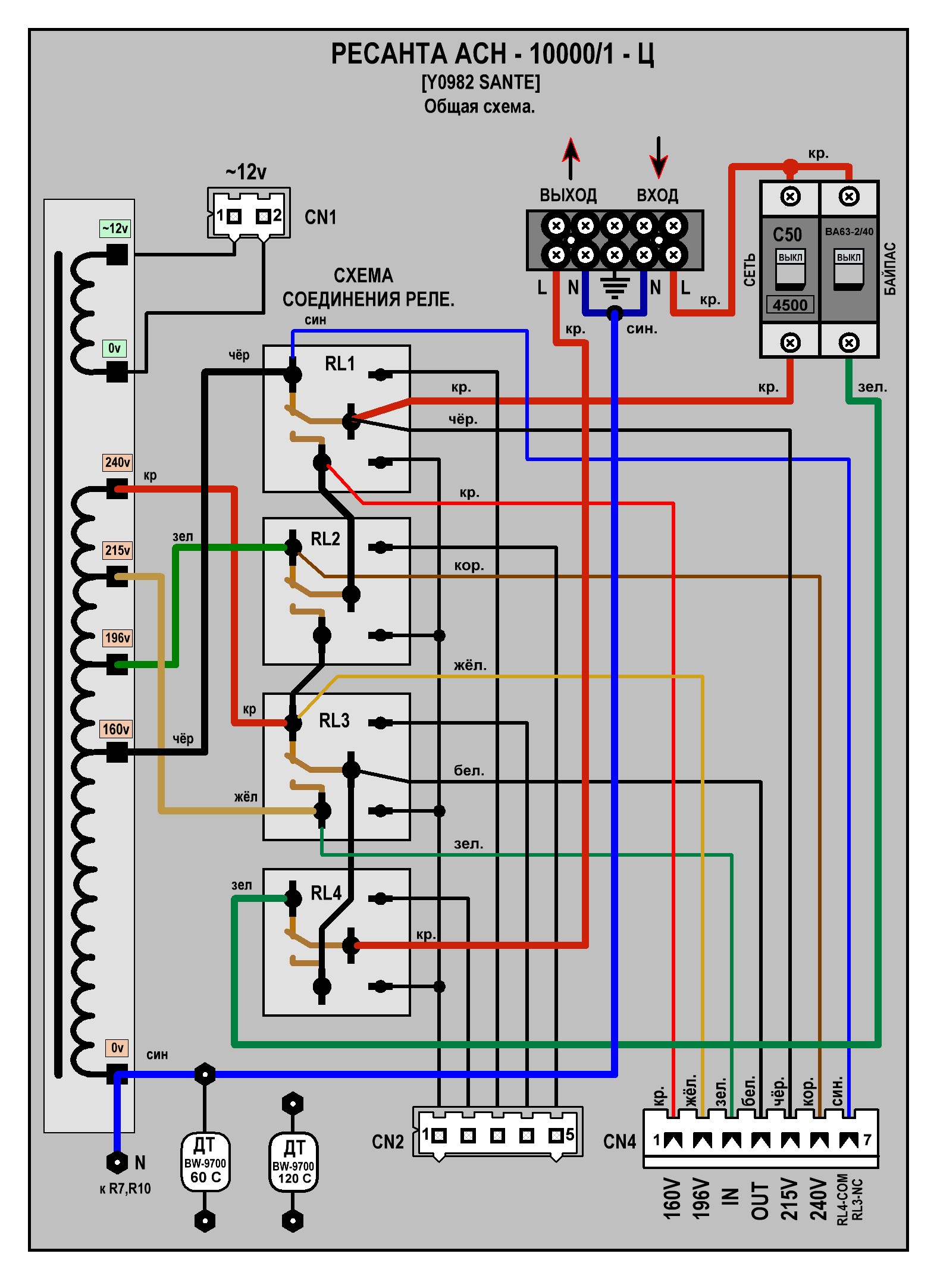

10.Ресанта АСН-10000-1-Ц. [Y0982]. Общая схема.

Коммерческое использование схемы без разрешения автора ЗАПРЕЩЕНО! Графический редактор схем sPlan7.0. SPL / JPG.

Раздел: Работа
Дата съёмки: неизвестно
Дата загрузки фото: 31.05.2019 11:09
Оригинальная фотография: 1575 x 2165 (429 Кб)
Фотоаппарат: неизвестно

Просмотров: 668
Рейтинг: голосов еще нет
Отзывов: 0
