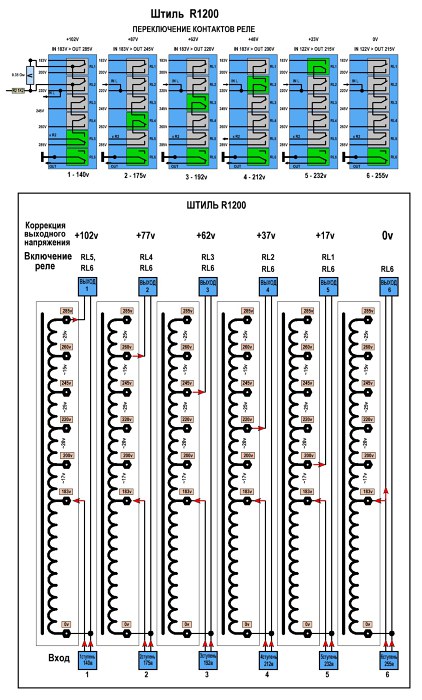

09.Штиль R1200. Переключение реле, коррекция напряжения.

« назад · 1 2 3 4 5 6 7 8 9 10 · далее » • слайдшоу

09.Штиль R1200. Переключение реле, коррекция напряжения.

Коммерческое использование схемы без разрешения автора ЗАПРЕЩЕНО! Изображения могут быть защищены авторским правом! Графический редактор схем sPlan7. SPL / JPG.
