08.VoTo PC-TZM10000VA СД. Принципиальная схема Y19204.

« назад · 1 2 3 4 5 6 · 10 · далее » • слайдшоу

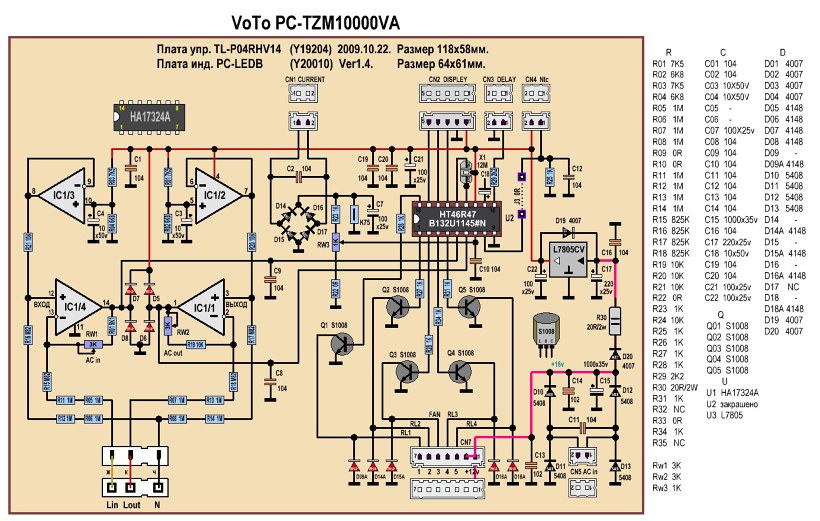

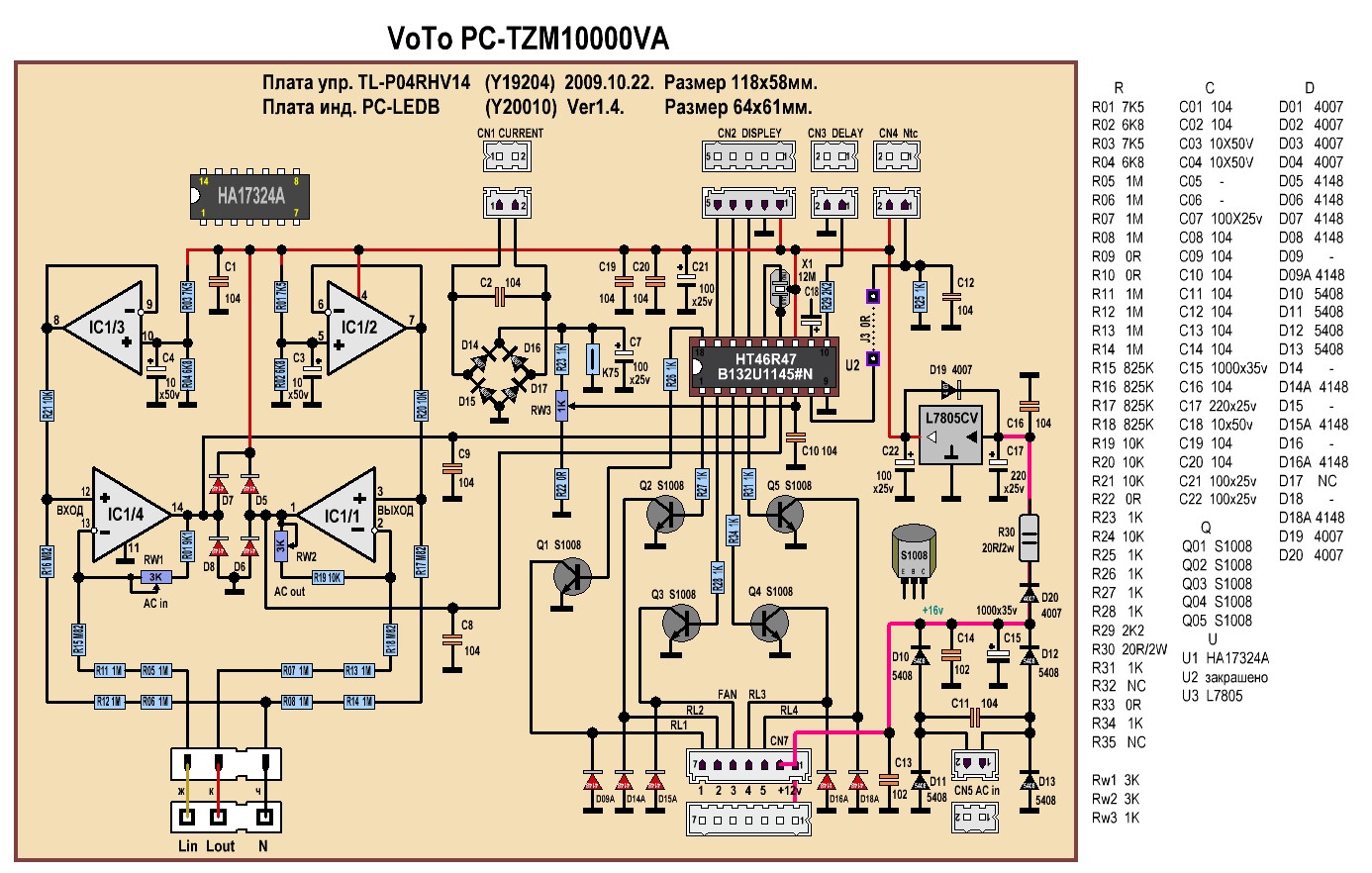

08.VoTo PC-TZM10000VA СД. Принципиальная схема Y19204.

Коммерческое использование схемы без разрешения автора ЗАПРЕЩЕНО! Изображения могут быть защищены авторским правом!
Графический редактор схем sPlan7.0. SPL / JPG.

Раздел: Работа
Дата съёмки: неизвестно
Дата загрузки фото: 18.05.2018 18:06
Оригинальная фотография: 1386 x 882 (328 Кб)
Фотоаппарат: неизвестно

Просмотров: 3899
Рейтинг: голосов еще нет
Отзывов: 0

Получить код для блога

Послать ссылку другу

Комментарии к фотографии

Участник: Andrey_23rus
Member Фото: 2083 в 214 альбомах Рейтинг: 9,82 (голосов: 34) Сообщений: 10 Страница в конференции
