07/1. Solby SVC- 5-8-10kVА.

1 2 3 4 5 · 10 · далее » • слайдшоу

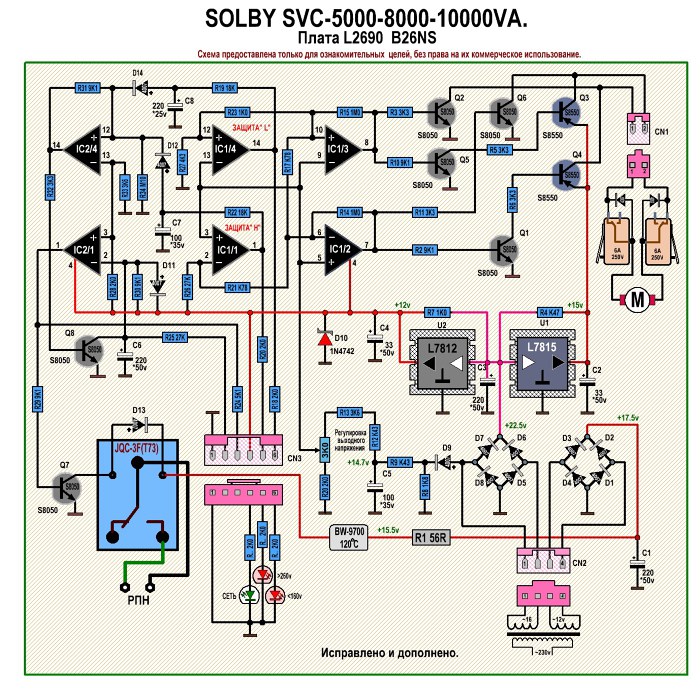

07/1. Solby SVC- 5-8-10kVА.

.JPG

Раздел: Работа
Дата съёмки: неизвестно
Дата загрузки фото: 09.03.2025 10:48
Оригинальная фотография: 1378 x 1378 (827 Кб)
Фотоаппарат: неизвестно

Просмотров: 235
Рейтинг: голосов еще нет
Отзывов: 3

Получить код для блога

Послать ссылку другу

Комментарии к фотографии

1. short_circuit (09.03.2025 12:02)
во, а тута диодные мостики уже правильно подключены. И концевики крайних положений ЛАТРа включены по-людски с диодной разблокировкой реверса.. но снова мы видим, что от левой обмотки "собственных нужд" запитано почти всё, включая измерение выходного напряжения, а от правой - только мощное выходное реле. ну и кто-нить рассказал бы кетайцам, как правильно рисовать транзисторный мост, чтобы было понятно, что это именно мост, а не нагромождение транзисторов :=)
2. Testament (09.03.2025 12:08)
Ну дык написано же - исправлено и дополнено.
3. short_circuit (09.03.2025 12:10)
точно, только что заметил
