03.Ресанта АСН-3000/1 Стр. Настройка платы KB743 V1.0.

« назад · 1 2 3 · далее » • слайдшоу

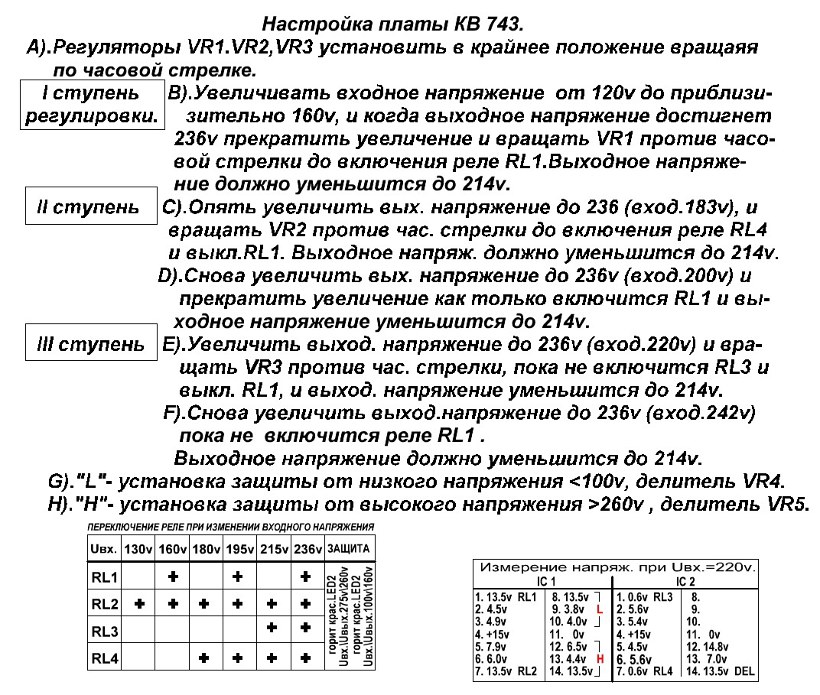

03.Ресанта АСН-3000/1 Стр. Настройка платы KB743 V1.0.

Коммерческое использование схемы без разрешения автора ЗАПРЕЩЕНО! Серия D080. Текст SPL / JPG.

Раздел: Работа
Дата съёмки: неизвестно
Дата загрузки фото: 26.04.2018 12:30
Оригинальная фотография: 1072 x 909 (335 Кб)
Фотоаппарат: неизвестно

Просмотров: 581
Рейтинг: голосов еще нет
Отзывов: 0

Получить код для блога

Послать ссылку другу
