04.Зорд АКН-1-6000 СД. Плата упр.TSA13380 и плата реле.

« назад · 1 2 3 4 5 6 7 8 · далее » • слайдшоу

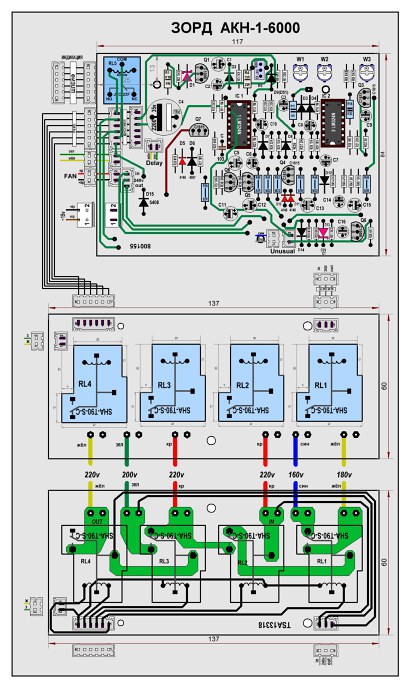

04.Зорд АКН-1-6000 СД. Плата упр.TSA13380 и плата реле.

Коммерческое использование схемы без разрешения автора ЗАПРЕЩЕНО! Размер пл.упр.117х84мм. Пл.реле 137х60мм . Редактор sPlan7.0. SPL / JPG.

Раздел: Работа
Дата съёмки: неизвестно
Дата загрузки фото: 28.04.2018 17:43
Оригинальная фотография: 1171 x 1998 (492 Кб)
Фотоаппарат: неизвестно

Просмотров: 1763
Рейтинг: голосов еще нет
Отзывов: 0
