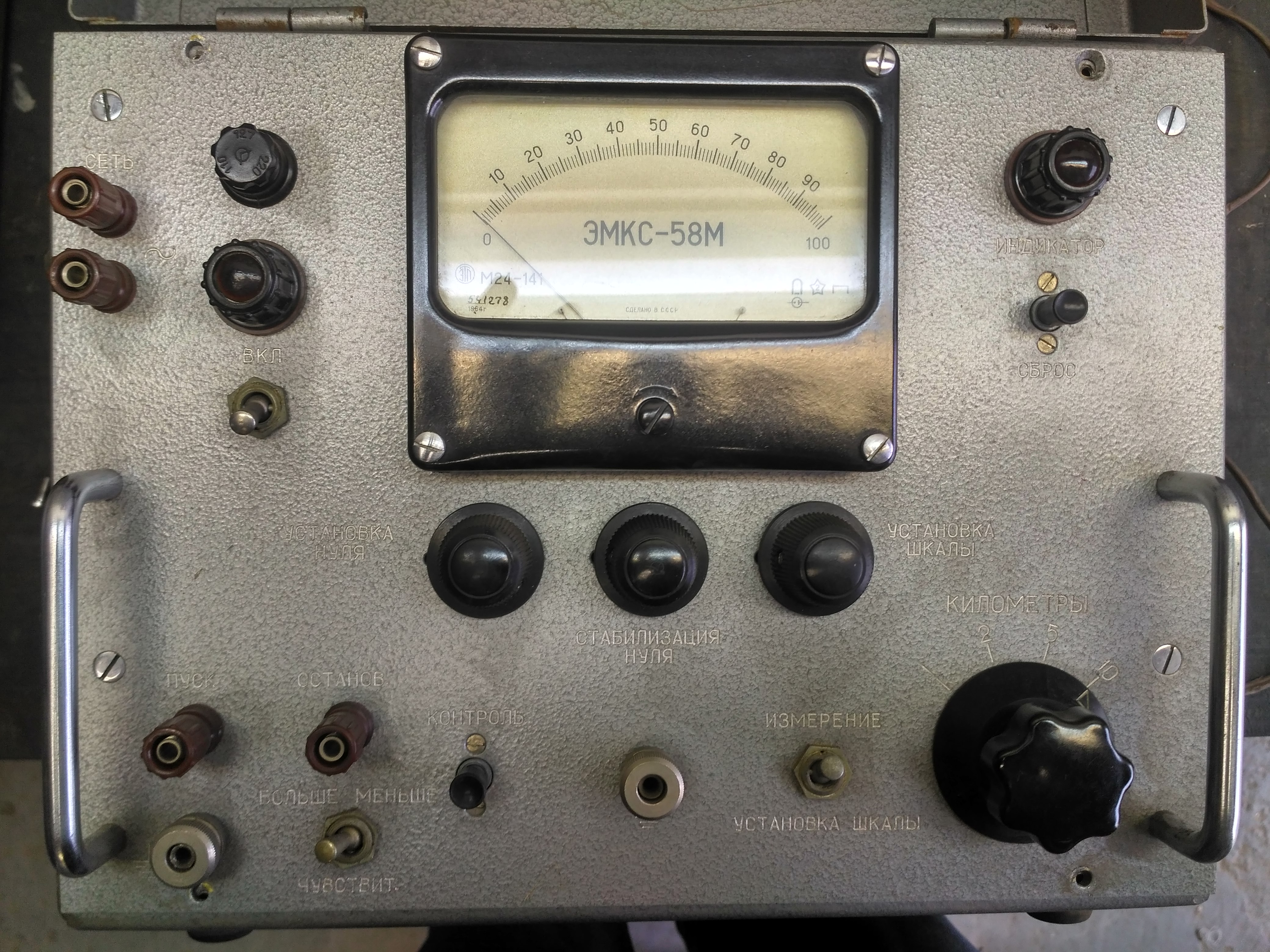

Прибор ЭМКС

Прибор ЭМКС
  • Раздел: Другое, разное
  • Дата съёмки: неизвестно
  • Дата загрузки фото: 20.06.2023 22:36
  • Оригинальная фотография: 4160 x 3120 (2,3 Мб)
  • Технические характеристики:
    • Фотоаппарат: Xiaomi Redmi 3
    • Выдержка: 0,0
    • Диафрагма: 2,0
    • Светочувствительность: 116
    • Фокусное расстояние: 4,0 mm
    • Полный EXIF
оригинальное фото
  • Просмотров: 136
  • Рейтинг: голосов еще нет
  • Отзывов: 5

  • Получить код для блога
  • Послать ссылку другу

Комментарии к фотографии
1. Dominique (21.06.2023 00:31)
Что он делает?
2. Kip05 (21.06.2023 07:03)
Предназначен для поиска места повреждения кабеля в комплекте с дополнительным оборудованием. в частности с установкой АИИ (повышающий трансформатор с кенотронным выпрямителем и выходным напряжением 70кВ)
3. Dominique (21.06.2023 10:18)
👍
4. short_circuit (21.06.2023 12:38)
70кВ???? это что же за кабели такие?
5. Kip05 (22.06.2023 11:14)
4. Это не кабели на 70кВ, а установка для дожига места повреждения (70кВ это максимальное значение, напряжение регулируется в широких пределах с помощью автотрансформатора в цепи первичной обмотки). Для уверенного поиска места повреждения на кабеле требуется устойчивое КЗ в этом месте, при этом многие кабели, особенно с бумажно-масляной изоляцией, имеют такую особенность как "заплывающий пробой". Поэтому повреждение сначала "дожигают", а потом занимаются отысканием расстояния на котором оно произошло. Когда уже известно расстояние до места повреждения становится возможным по карточке кабеля и карте локализовать его на местности. После этого приступают к уточнению на месте с применением акустических методов поиска.
