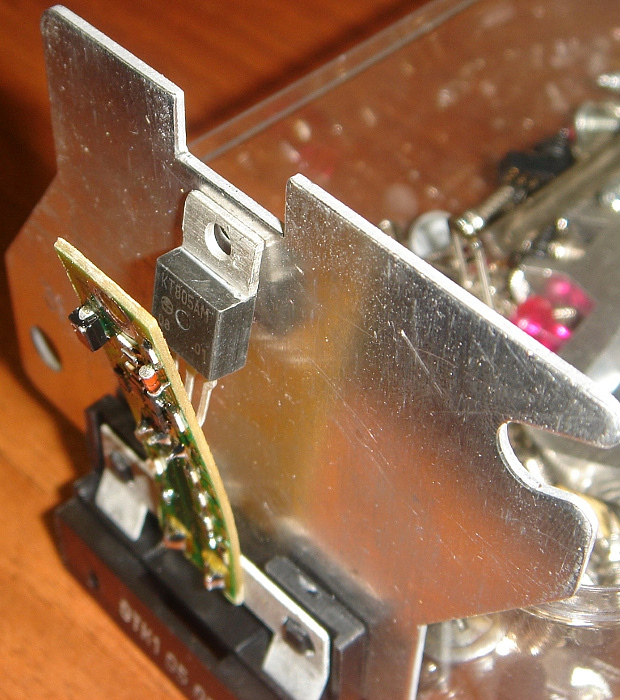

мои хужшие опасения, подтвердились: перед нами, повторение уродкого регулятора напряжения, где выходной n-p-n транзистор, включен по схеме "общий коллектор", и на коммутацию, теряется порядка 2в. Руки бы оторвать, таким инженерам...какие напрашиваются выводы: на заводе, потратили кучу бабок на разработку нового дизайна платы, на установку лини поверхностного монтажа. Но, как схема этого РН, была дико безграмотной, так ею и осталась. Я не верю, что инженеры, разрабатывающие заново это изделие, были настолько тупыми... Думаю, тут всё гораздо хуже: изготовитель сделал всё обдуманно: ему выгодно, чтоб издели е было одноразовым говном....
