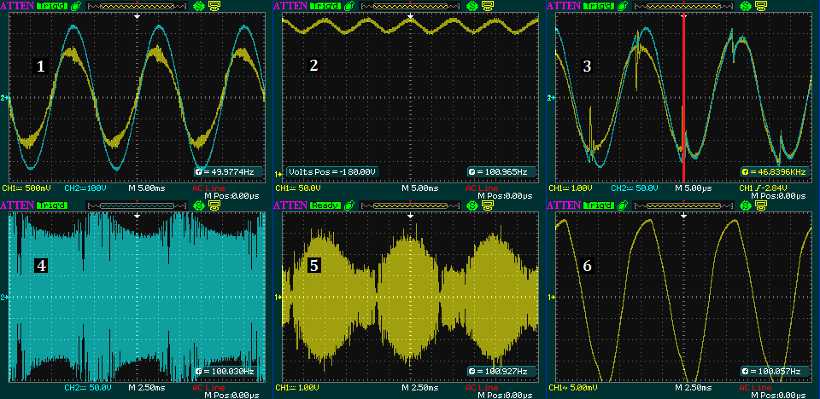

Cлева направо, сверху вниз:
1. Форма потребляемого тока (снималась с резистора 3,215 Ом). «Шумы» - это промодулированная синусоида 50Hz частотой работы балласта (48kHz). Крест-фактор 1,7.
2. Пульсации на сглаживающем конденсаторе - 10мкФ х 450В.
3. Форма напряжения и тока лампы: левая половина с PTC-термистором, правая с отключённым PTC-термистором.
4. Пульсации напряжения на лампе с частотой 100Hz.
5. Пульсации тока лампы с частотой 100Hz.
6. Пульсации светового потока лампы с частотой 100Hz (снимались с фотодиода ФД-К-155, подключённого напрямую к осциллографу). Это самый большой уровень пульсаций из всех тестированных мной ЭПРА.
===============================================================================================================
Дополнительно в параллель к основному конденсатору подключался конденсатор 47мкФ. Пульсации (DC bus) снизились c 30 до 5V (ампл.), но (!), это никак ни на что больше не повлияло - ни на пульсации тока лампы, ни на пульсации светового потока. Видимо такая особенность схемы.
