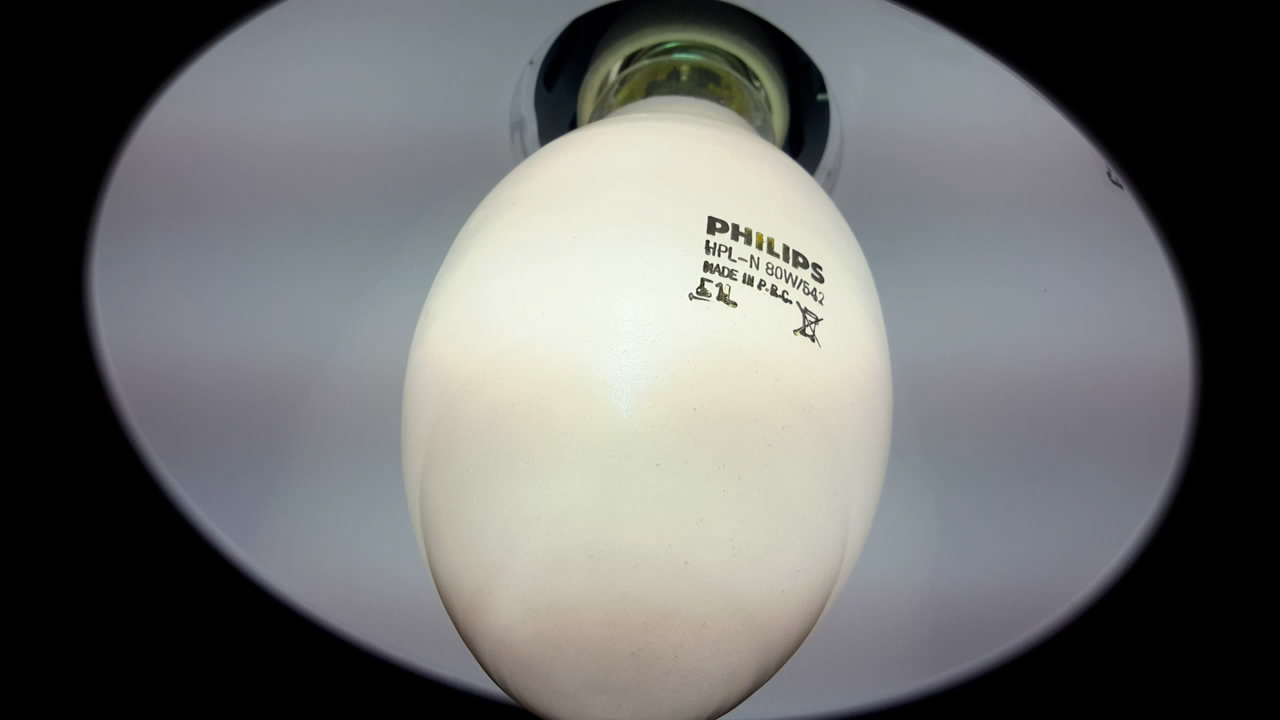

ДРЛ-80 работает на постоянке

ДРЛ-80 работает на постоянке
Так как DC-ПРА обеспечивает номинальную мощность на лампе, последняя светит очень ярко.
Пульсации света ничтожные (у ЛЛ на переменке 50 Гц они значительно больше). Полосы на фото - это результат несовпадения частот камеры смартфона и основной гармоники тока лампы (50 против 100 Гц :).
Подробнее см. на соседних фото и в описании к фото тут: http://ixbt.photo/?id=photo:1334693.
оригинальное фото
  • Просмотров: 811
  • Рейтинг: голосов еще нет
  • Отзывов: 6

  • Получить код для блога
  • Послать ссылку другу

Комментарии к фотографии
1. Testament (06.04.2020 12:05)
Пульсации света ничтожные
И куда же они делись? Я что не вижу на схеме кондёра после моста.

Полосы на фото - это результат несовпадения частот камеры смартфона и основной гармоники тока лампы (50 против 100 Гц :).
50 и 100, это кратные частоты. Полосы на фото, это и есть пульсации.

--------------
И не совсем корректно говорить, что лампа работает на постоянке. Лампа работает на пульсирующем токе.
2. Максим Варыпаев (06.04.2020 13:44)
1: Индуктивность, так же как и емкость сглаживает пульсации. Емкость сглаживает пульсации напряжения, а индуктивность - пульсации тока. Конденсатор здесь не нужен, ибо индуктивности достаточно (2,4 Гн - это очень много). Более того, кондер после моста здесь даже вреден (если он имеет сколь-нибудь значительную емкость).

Я же не говорю, что пульсаций нет. Я говорю, что они ничтожны. Осциллограмму сниму как-нибудь... Хотя уже есть для такой же схемы с ЛЛ: http://ixbt.photo/?id=photo:1204988. Здесь намного лучше, так как на той осциллограмме в схеме индуктивность около 900 мГн (против 2400 здесь).

И не совсем корректно говорить, что лампа работает на постоянке. Лампа работает на пульсирующем токе.
Так можно сказать про любое устройство, работающее от сети переменного тока через выпрямитель. Идеальный постоянный ток можно получить только от химических источников, солнечных панелей и т. п. Выпрямленный ток всегда содержит гармоники. Тем не менее, такой ток тоже называют постоянным, чтобы не заниматься уточнением терминов.
3. Максим Варыпаев (06.04.2020 14:42)
Выложил осциллограммы (пока из Multisim): http://ixbt.photo/?id=photo:1335035.
4. Testament (06.04.2020 15:36)
Интересно. Но интереснее посмотреть на реальные замеры.
5. Максим Варыпаев (06.04.2020 16:25)
4: Сегодня выложу.

UPD: выложил https://ixbt.photo/?id=photo:1335043.
6. ZIP80 (08.03.2021 18:42)
Крута! Так что ПРА-DC вещь и притом, походу, работоспособна! :)
