BR40.220-09U55

BR40.220-09U55

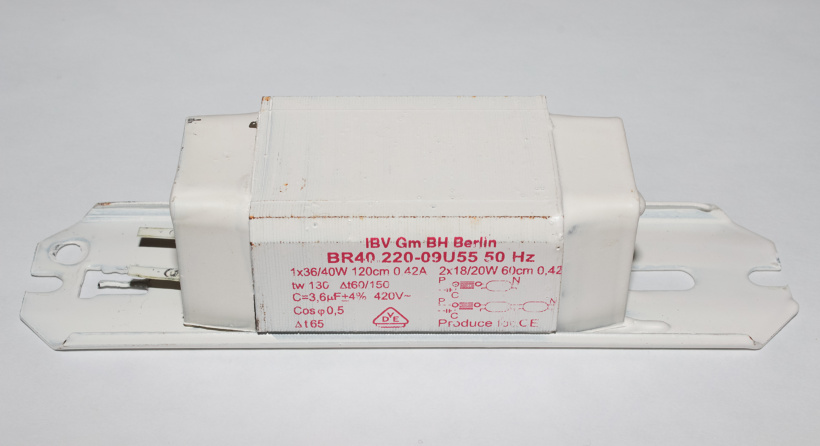

tw 130ºC, Δt 60/150ºC, Сosφ 0,5, необходимая ёмкость конденсатора - 3,6+/-4%мкФ при работе со сдвигом фазы, а его рабочее переменное напряжение - не менее 420В, 50Гц, 0,42А, R(DC) обмотки 33,8Ω.
Один из дросселей от двух нулевых ЛПБ 59-2х18(20)-006: http://ixbt.photo/?id=photo:1137969. Тут наконец маркировка отлично сохранилась. Не знаю, что это за производитель и действительно ли Берлин указывает на место изготовления. Интересно, что значит "Produce for CE"? Может то, что изготовлен ПРА для центральной Европы.
При проверке в работе с двумя ЛД 20-4 от СЭЛЗ ток был 0,36...0,37А при 220В питания и 0,52А при подогреве катодов при том же напряжении. Ранее уже делал фото такого же дросселя с 1УБИ-40 от RAR 800-й серии для сравнения размеров: http://ixbt.photo/?id=photo:1041644.
